Насосы центробежные
для сточных масс «СМ»
Для городских и производственных сточных масс и других неагрессивных жидкостей (с примесью нефтепродуктов до 2 %) плотностью до 1050 кг/м³, pH 6…8,5, температурой от −10 до +80 °C, с абразивными частицами до 5 мм.
- Подача
- 200 м³/ч
- Напор
- 32 м
- Частота
- 1450 об/мин
- КПД
- 69 %
- Масса насоса
- 210 кг
Обозначение: СМ — тип насоса, первое число — диаметр входного патрубка, второе — выходного, третье — диаметр рабочего колеса; далее индекс обточки, число полюсов и климатическое исполнение УХЛ 3.1.
Семь типоразмеров
Обозначение: СМ80-50-200 — вход 80 мм, выход 50 мм, рабочее колесо 200 мм. Индексы «а» и «б» — обточка колеса, последняя цифра — число полюсов двигателя (2 — 2900, 4 — 1450, 6 — 960 об/мин).
- Подача
- 50 м³/ч
- Напор
- 50 м
- Частота
- 2900 об/мин
- Масса насоса
- 62 кг
- Подача
- 100 м³/ч
- Напор
- 50 м
- Частота
- 2900 об/мин
- Масса насоса
- 60 кг
- Подача
- 100 м³/ч
- Напор
- 80 м
- Частота
- 2900 об/мин
- Масса насоса
- 105 кг
- Подача
- 80 м³/ч
- Напор
- 32 м
- Частота
- 1450 об/мин
- Масса насоса
- 111 кг
- Подача
- 100 м³/ч
- Напор
- 20 м
- Частота
- 1450 об/мин
- Масса насоса
- 100 кг
- Подача
- 200 м³/ч
- Напор
- 32 м
- Частота
- 1450 об/мин
- Масса насоса
- 175 кг
- Подача
- 400 м³/ч
- Напор
- 50 м
- Частота
- 1450 об/мин
- Масса насоса
- 290 кг
Что перекачивает насос
Среда
Городские и производственные сточные массы, другие неагрессивные жидкости; примесь нефтепродуктов — не более 2 %.
Плотность
до 1050 кг/м³.
pH
6…8,5.
Температура
от 263 К (−10 °C) до 353 К (+80 °C).
Абразивные частицы
размером до 5 мм, не более 1 % по массе; предельная концентрация массы — 2 %.
Газ
предельное содержание газа в среде — 5 %.
Климатическое исполнение УХЛ 3.1 по ГОСТ 15150-69, требования безопасности — ГОСТ 31839-2012.
Таблица 1 паспорта
36 исполнений на воде 20 °C плотностью 1000 кг/м³. Давление на входе: 0,25 МПа (2,5 кгс/см²) для сальникового уплотнения, 0,8 МПа (8 кгс/см²) для торцевого.
| Типоразмер насоса | Подача, м³/ч | Напор, м | КПД, % | Мощность насоса, кВт | Частота, об/мин | NPSHR, м |
|---|---|---|---|---|---|---|
| СМ80-50-200-2 | 50 | 50 | 59 | 14,6 | 2900 | 4,0 |
| СМ80-50-200a-2 | 45 | 42 | 55 | 10 | 2900 | 4,0 |
| СМ80-50-200б-2 | 32 | 32 | 45 | 8,5 | 2900 | 3,4 |
| СМ80-50-200-4 | 25 | 12,5 | 58 | 2,2 | 1450 | 3,5 |
| СМ80-50-200a-4 | 22 | 9 | 55 | 1,3 | 1450 | 3,5 |
| СМ80-50-200б-4 | 20 | 7,5 | 52 | 1 | 1450 | 3,8 |
| СМ100-65-200-2 | 100 | 50 | 69 | 27 | 2900 | 4,2 |
| СМ100-65-200a-2 | 100 | 32 | 66 | 20,5 | 2900 | 4,7 |
| СМ100-65-200б-2 | 80 | 32 | 63 | 15,6 | 2900 | 4,5 |
| СМ100-65-200-4 | 50 | 12,5 | 66 | 3,5 | 1450 | 4,0 |
| СМ100-65-200a-4 | 45 | 9 | 63 | 2,7 | 1450 | 4,0 |
| СМ100-65-200б-4 | 40 | 8 | 60 | 2 | 1450 | 4,0 |
| СМ100-65-250-2 | 100 | 80 | 62 | 42 | 2900 | 6,0 |
| СМ100-65-250a-2 | 90 | 70 | 59 | 36 | 2900 | 5,4 |
| СМ100-65-250б-2 | 80 | 60 | 56 | 28 | 2900 | 5,0 |
| СМ100-65-250-4 | 50 | 20 | 60 | 6 | 1450 | 4,0 |
| СМ100-65-250a-4 | 45 | 17 | 57 | 4,6 | 1450 | 4,3 |
| СМ100-65-250б-4 | 40 | 15 | 54 | 4 | 1450 | 5,0 |
| СМ125-100-250-4 | 100 | 20 | 60 | 11,2 | 1450 | 3,0 |
| СМ125-100-250a-4 | 100 | 15 | 57 | 8,3 | 1450 | 3,5 |
| СМ125-100-250б-4 | 80 | 14 | 54 | 6,8 | 1450 | 3,9 |
| СМ125-80-315-4 | 80 | 32 | 65 | 15 | 1450 | 2,8 |
| СМ125-80-315a-4 | 72 | 26 | 62 | 13,2 | 1450 | 2,8 |
| СМ125-80-315б-4 | 65 | 20 | 60 | 11,2 | 1450 | 3,0 |
| СМ150-125-315-4 | 200 | 32 | 69 | 29 | 1450 | 3,0 |
| СМ150-125-315a-4 | 180 | 27,5 | 66 | 23 | 1450 | 3,0 |
| СМ150-125-315б-4 | 160 | 22,5 | 63 | 19 | 1450 | 3,0 |
| СМ150-125-315-6 | 100 | 15 | 66 | 9,6 | 960 | 2,5 |
| СМ150-125-315a-6 | 100 | 12,5 | 63 | 8,7 | 960 | 2,7 |
| СМ150-125-315б-6 | 92 | 10 | 60 | 6,9 | 960 | 2,9 |
| СМ200-150-400-4 | 400 | 50 | 68 | 98 | 1450 | 7,0 |
| СМ200-150-400a-4 | 300 | 40 | 65 | 72 | 1450 | 6,7 |
| СМ200-150-400б-4 | 300 | 32 | 62 | 56 | 1450 | 7,2 |
| СМ200-150-400-6 | 250 | 22,5 | 70 | 28 | 960 | 6,0 |
| СМ200-150-400a-6 | 220 | 17 | 67 | 21 | 960 | 6,0 |
| СМ200-150-400б-6 | 200 | 14 | 64 | 14,5 | 960 | 6,2 |
Допустимые отклонения: подача ±8 %, напор ±5 %. Мощность указана для номинальной рабочей точки.
Из чего состоит насос

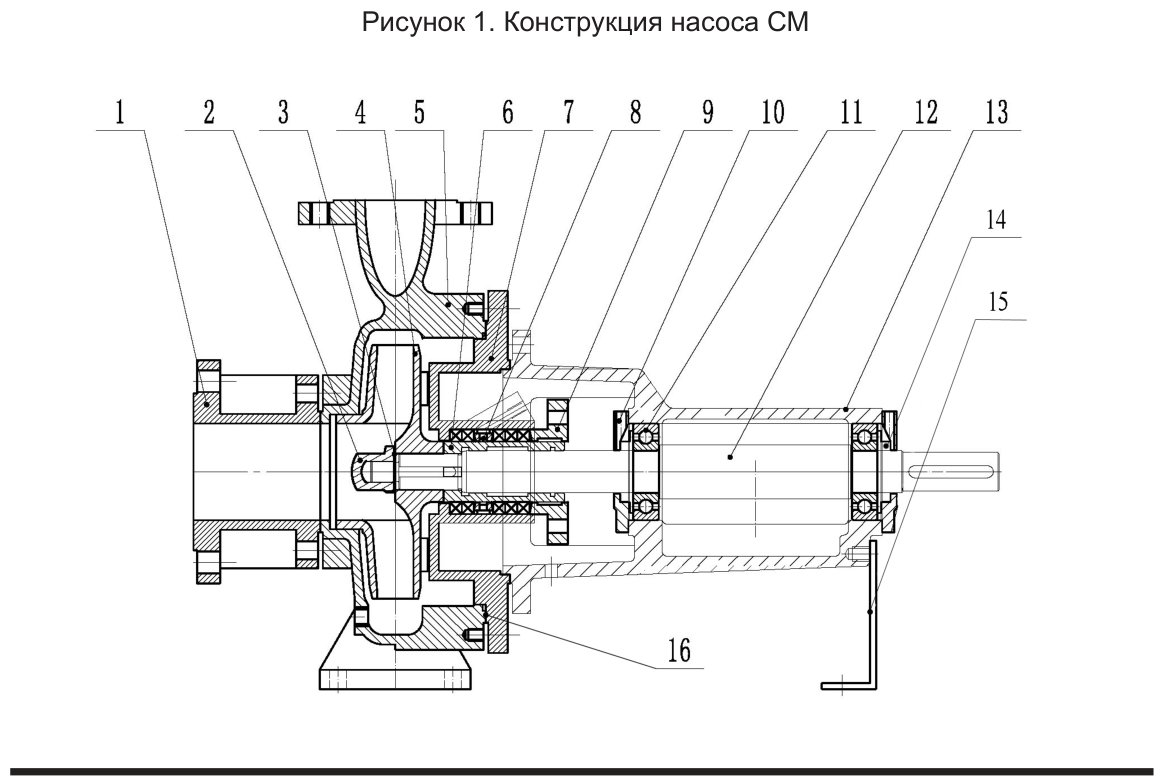

Центробежный, горизонтальный, консольный, с сальниковым или торцевым уплотнением. Корпус — чугунная отливка со спирально-кольцевым отводом; вход по оси вращения, выход направлен вертикально вверх.
Основные детали и материалы
| № | Наименование | Материал |
|---|---|---|
| 1 | Всасывающий патрубок | Чугун СЧ20 |
| 2 | Гайка рабочего колеса | Чугун СЧ20 |
| 3 | Шайба стопорная | Сталь Ст.45 |
| 4 | Рабочее колесо | Чугун СЧ20 |
| 5 | Корпус насоса | Чугун СЧ20 |
| 6 | Втулка защитная | Чугун СЧ20 |
| 7 | Корпус уплотнения насоса | Чугун СЧ20 |
| 8 | Кольцо сальника | Чугун СЧ20 |
| 9 | Крышка сальника | Чугун СЧ20 |
| 10 | Крышка подшипника | Чугун СЧ20 |
| 11 | Подшипник | Сталь Ст.45 |
| 12 | Вал | Сталь Ст.45 |
| 13 | Кронштейн | Чугун СЧ20 |
| 14 | Манжета | Резина |
| 15 | Опор | Сталь Ст.45 |
| 16 | Резиновое кольцо уплотнения | Резина |
Опоры вала — два радиальных подшипника в кронштейне, смазка Литол 24 ГОСТ 21150-87. Направление вращения — левое (против часовой стрелки) со стороны всасывающего патрубка.
Приложение В и таблица 3

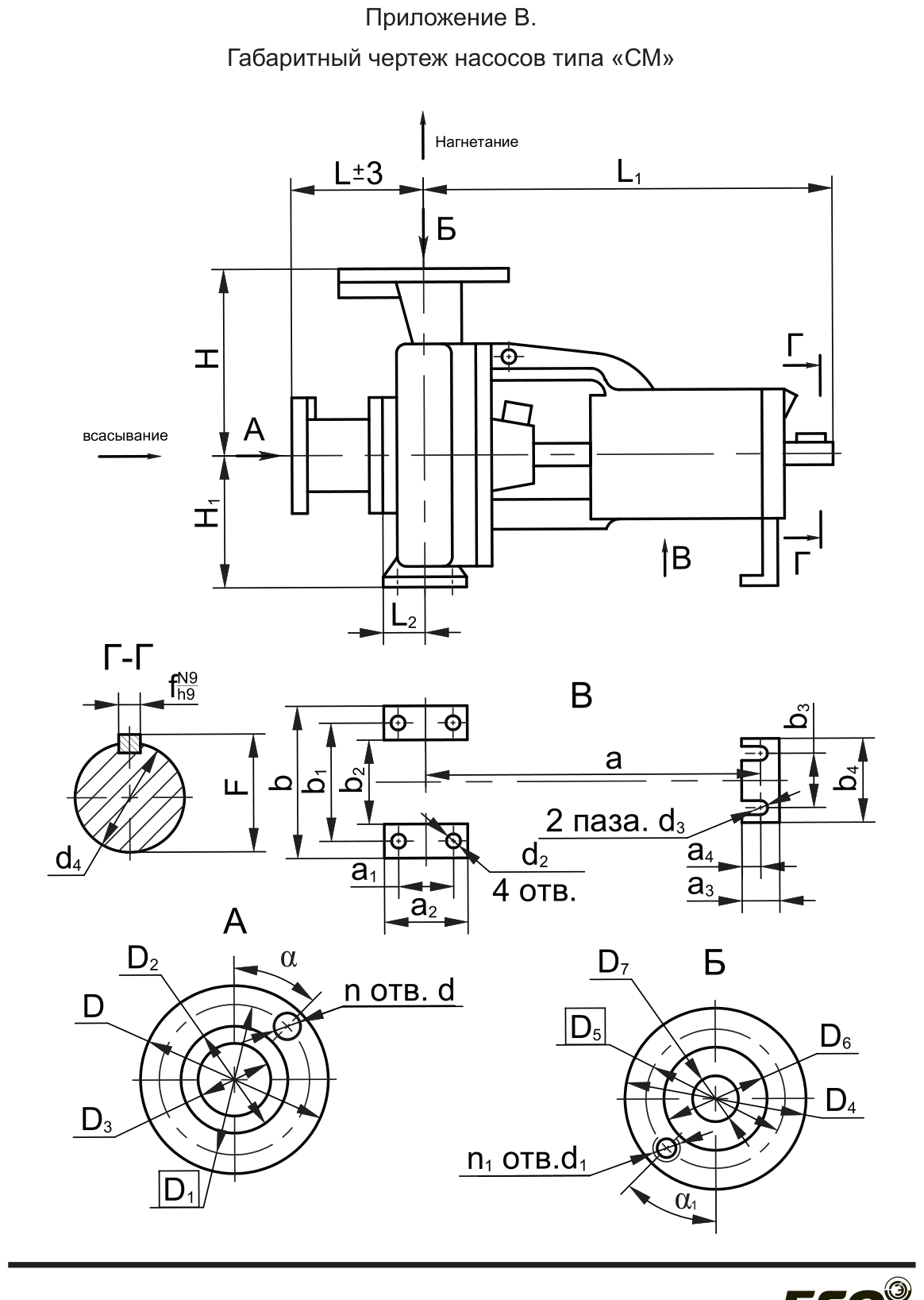

Размеры в миллиметрах. Размеры рабочего колеса даны для трёх исполнений: основное, «а» и «б».
| Размер | СМ80-50-200 | СМ100-65-200 | СМ100-65-250 | СМ125-80-315 | СМ125-100-250 | СМ150-125-315 | СМ200-150-400 |
|---|---|---|---|---|---|---|---|
| Основное | 195 | 210 | 255 | 300 | 265 | 320 | 410 |
| а | 185 | 185 | 240 | 280 | 245 | 300 | 380 |
| б | 165 | 180 | 225 | 245 | 235 | 280 | 350 |
| L | 167 | 276 | 292 | 320 | 200 | 395 | 310 |
| L1 | 500 | 500 | 520 | 550 | 550 | 560 | 765 |
| H1 | 180 | 180 | 200 | 225 | 225 | 280 | 315 |
| H | 225 | 250 | 250 | 315 | 280 | 355 | 450 |
| D | 185 | 205 | 215 | 245 | 245 | 280 | 335 |
| D1 | 150 | 170 | 180 | 210 | 210 | 240 | 295 |
| D2 | 128 | 148 | 158 | 184 | 184 | 212 | 268 |
| D3 | 80 | 100 | 100 | 125 | 125 | 150 | 200 |
| D4 | 160 | 180 | 180 | 195 | 215 | 245 | 280 |
| D5 | 125 | 145 | 145 | 160 | 180 | 210 | 240 |
| D6 | 102 | 122 | 122 | 133 | 158 | 184 | 212 |
| D7 | 50 | 65 | 65 | 80 | 100 | 125 | 150 |
| n × d | 4×18 | 4×18 | 8×18 | 8×18 | 8×18 | 8×22 | 8×22 |
| n1 × d1 | 4×18 | 4×18 | 4×18 | 4×18 | 8×16 | 8×16 | 8×20 |
| a | 370 | 370 | 370 | 370 | 370 | 370 | 500 |
| a1 | 95 | 95 | 120 | 120 | 120 | 150 | 150 |
| a2 | 125 | 125 | 160 | 160 | 160 | 200 | 200 |
| a3 | 45 | 45 | 70 | 70 | 70 | 70 | 80 |
| a4 | 16 | 16 | 30 | 30 | 30 | 30 | 40 |
| b | 320 | 320 | 360 | 400 | 400 | 480 | 500 |
| b1 | 250 | 250 | 315 | 315 | 315 | 400 | 400 |
| b2 | 180 | 180 | 200 | 240 | 240 | 300 | 300 |
| b3 | 110 | 110 | 110 | 110 | 110 | 110 | 140 |
| b4 | 145 | 145 | 145 | 160 | 160 | 160 | 200 |
| d2 | 14 | 14 | 18 | 18,5 | 18 | 24 | 24 |
| d3 | 14 | 14 | 14 | 14 | 14 | 14 | 18 |
| d4 | 32 | 32 | 32 | 42 | 42 | 42 | 48 |
| F | 35 | 35 | 45 | 45 | 45 | 45 | 54 |
| Масса с патрубком, кг | 75 | 74 | 120,5 | 138 | 115 | 210 | 320 |
| Масса без патрубка, кг | 62 | 60 | 105 | 111 | 100 | 175 | 290 |
Отводы фланцев — исполнение В; конструкция выходного патрубка — круглое или квадратное исполнение.
Приложение А

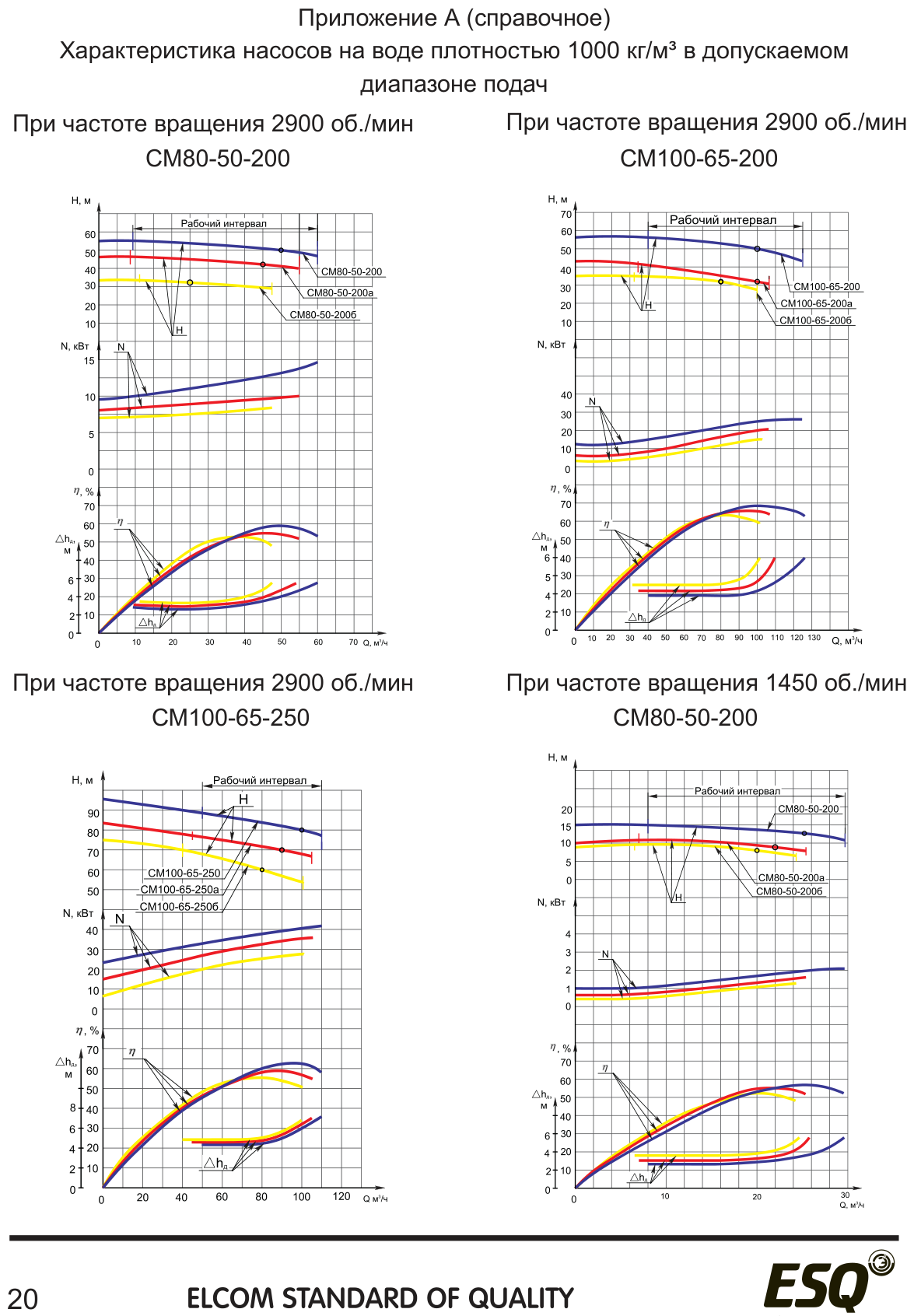

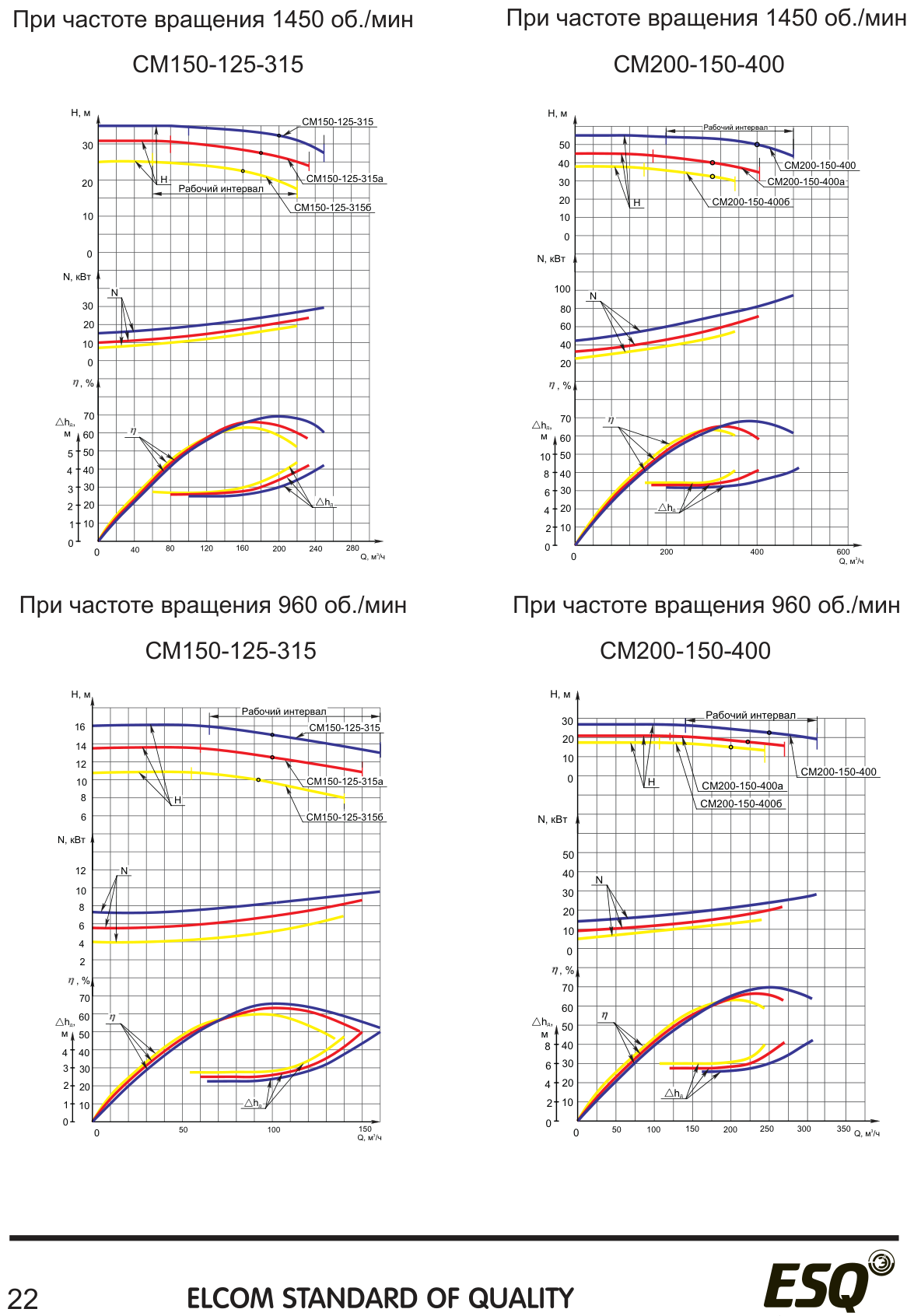

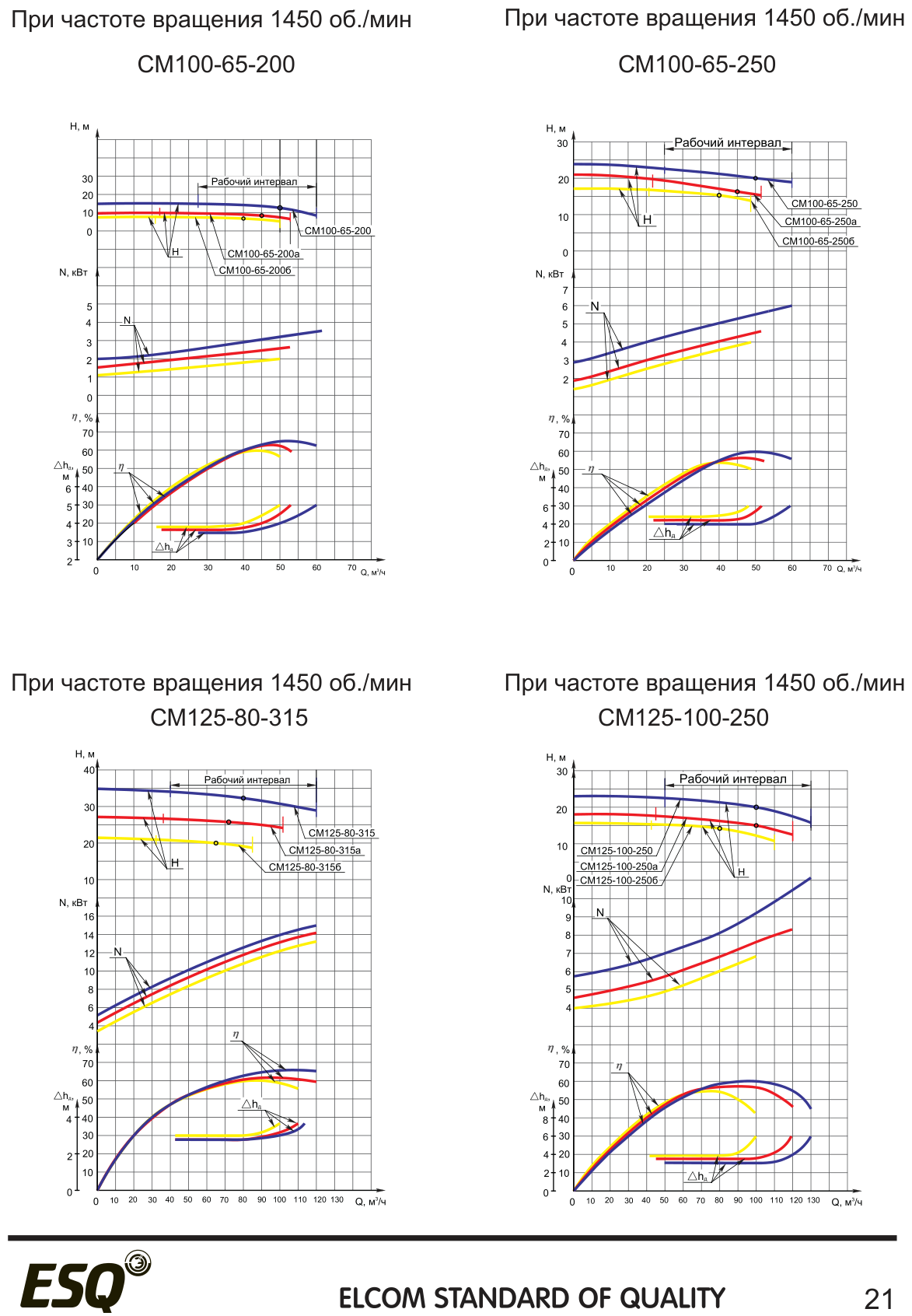

Характеристики на воде плотностью 1000 кг/м³ в допускаемом диапазоне подач.
Порядок работ
Фундамент
Агрегат ставится на фундамент по строительным нормам; всасывающий трубопровод — с эксцентрическими переходами в местах изменения диаметра.
Опоры труб
У каждой линии — отдельные опоры: передача нагрузок на фланцы насоса не допускается.
Заливка
Заполнить насос и всасывающий трубопровод перекачиваемой жидкостью, удалить воздух через отверстие в напорном патрубке.
Пуск
Открыть задвижку на входе, включить двигатель, проверить направление вращения, затем открыть задвижку на выходе и установить рабочий режим.
Сальник
Отрегулировать работу сальника: нормальные утечки служат контролем работы уплотнения и защищают втулку от выработки.
Затворная жидкость
При работе на среде с абразивом к сальнику подводится затворная жидкость; в ванне кронштейна предусмотрено отверстие для сбора утечек.
Что контролировать
Сальник
Поддерживать нормальные утечки; при их отсутствии — ослабить затяжку, при превышении — подтянуть гайки крышки.
Подшипники
Смазка Литол 24 ГОСТ 21150-87 или аналогичная; следить за нагревом и состоянием смазки.
Режим
Работать в рабочем интервале подач: за его пределами падают КПД и надёжность, гарантия не действует.
Возможные неисправности
Неисправность Подача меньше требуемой по характеристике
Причина: Малы обороты двигателя из-за падения напряжения; велико сопротивление трубопроводов; подсос воздуха; высота всасывания более допустимой; трубопроводы забиты
Что делать: Довести параметры энергопитания до номинальных; привести сопротивление линии в соответствие с характеристикой; устранить неплотности; увеличить подпор; очистить трубопроводы и насос
Неисправность Нагревается сальник
Причина: Износилась набивка; слишком затянуты гайки крышки сальника; не поступает затворная жидкость
Что делать: Заменить набивку; ослабить затяжку гаек; присоединить линию подвода затворной жидкости
Неисправность Перегреваются подшипники
Причина: Недостаточно смазки; нарушена соосность валов; загрязнена смазка
Что делать: Добавить смазки; отцентровать валы; сменить смазку
Неисправность Нагревается корпус насоса
Причина: Работа с закрытой задвижкой на нагнетании; велико сопротивление в напорном трубопроводе
Что делать: Открыть задвижку; уменьшить сопротивление напорного трубопровода
Неисправность Ненормальный шум внутри корпуса (кавитация)
Причина: Велика подача; большое сопротивление на всасывании; высокая температура жидкости
Что делать: Уменьшить подачу; уменьшить сопротивление на всасывании; снизить температуру жидкости
Неисправность Насос вибрирует
Причина: Нарушена соосность
Что делать: Отцентровать валы насоса и двигателя
Неисправность Велика мощность, двигатель нагревается
Причина: Неправильная сборка насоса, вал не проворачивается вручную; велика подача; появился осевой люфт
Что делать: Отрегулировать торцевые зазоры рабочего колеса, устранить перекосы; уменьшить подачу; выставить люфт регулировочными винтами
Приложение Г: рекомендуемые электродвигатели
Марка, мощность и частота вращения для каждого исполнения.
| Типоразмер насоса | Марка | Мощность | Частота, об/мин |
|---|---|---|---|
| СМ80-50-200-2 | 5АИ160S2 | 15 кВт | 2900 |
| СМ80-50-200a-2 | 5АИ132M2 | 11 кВт | 2900 |
| СМ80-50-200б-2 | 5АИ132M2 | 11 кВт | 2900 |
| СМ80-50-200-4 | 5АИ100L4 | 4 кВт | 1450 |
| СМ80-50-200a-4 | 5АИ100S4 | 3 кВт | 1450 |
| СМ80-50-200б-4 | 5АИ100S4 | 3 кВт | 1450 |
| СМ100-65-200-2 | 5АИ200M2 | 37 кВт | 2900 |
| СМ100-65-200a-2 | 5АИ180S2 | 22 кВт | 2900 |
| СМ100-65-200б-2 | 5АИ160M2 | 18,5 кВт | 2900 |
| СМ100-65-200-4 | 5АИ112M4 | 5,5 кВт | 1450 |
| СМ100-65-200a-4 | 5АИ100S4 | 3 кВт | 1450 |
| СМ100-65-200б-4 | 5АИ100S4 | 3 кВт | 1450 |
| СМ100-65-250-2 | 5АИ200L2 | 45 кВт | 2900 |
| СМ100-65-250a-2 | 5АИ200M2 | 37 кВт | 2900 |
| СМ100-65-250б-2 | 5АИ180M2 | 30 кВт | 2900 |
| СМ100-65-250-4 | 5АИ132S4 | 7,5 кВт | 1450 |
| СМ100-65-250a-4 | 5АИ112M4 | 5,5 кВт | 1450 |
| СМ100-65-250б-4 | 5АИ100L4 | 4 кВт | 1450 |
| СМ125-100-250-4 | 5АИ160S4 | 15 кВт | 1450 |
| СМ125-100-250a-4 | 5АИ132M4 | 11 кВт | 1450 |
| СМ125-100-250б-4 | 5АИ132S4 | 7,5 кВт | 1450 |
| СМ125-80-315-4 | 5АИ180S4 | 22 кВт | 1450 |
| СМ125-80-315a-4 | 5АИ160M4 | 18,5 кВт | 1450 |
| СМ125-80-315б-4 | 5АИ160S4 | 15 кВт | 1450 |
| СМ150-125-315-4 | 5АИ200M4 | 37 кВт | 1450 |
| СМ150-125-315a-4 | 5АИ180M4 | 30 кВт | 1450 |
| СМ150-125-315б-4 | 5АИ180S4 | 22 кВт | 1450 |
| СМ150-125-315-6 | 5АИ160S4 | 11 кВт | 960 |
| СМ150-125-315a-6 | 5АИ160S4 | 11 кВт | 960 |
| СМ150-125-315б-6 | 5АИ132M6 | 7,5 кВт | 960 |
| СМ200-150-400-4 | 5АИ280S4 | 110 кВт | 1450 |
| СМ200-150-400a-4 | 5АИ250M4 | 90 кВт | 1450 |
| СМ200-150-400б-4 | 5АИ250S4 | 75 кВт | 1450 |
| СМ200-150-400-6 | 5АИ200L6 | 30 кВт | 960 |
Гарантии изготовителя
Гарантия прекращается
- разборка или ремонт потребителем (нарушены пломбы);
- механические повреждения корпуса или двигателя;
- нет заполненного изготовителем паспорта;
- работа за пределами рабочей зоны из приложения А;
- посторонние предметы в насосной части;
- нарушение правил эксплуатации, транспортировки, монтажа и хранения;
- давление на входе выше допустимого;
- использование не по назначению.
Комплектность
Насос: насос, муфта с соединительными элементами, паспорт и РЭ.
Агрегат: насос, рама, защитный кожух, электродвигатель, паспорт и РЭ, документация на двигатель.
По заказу — преобразователь частоты соответствующей мощности.
Руководство по эксплуатации и паспорт
31 страница, приложения А–Г.
Насосы ESQ центробежные для сточных масс типа «СМ»
ТУ 28.13.14-025-56284438-2022 · 31 страница · 1,7 МБ · оригинал документа
В документе также: приложение Б — схема строповки, разделы 4–5 — техническое обслуживание и текущий ремонт.
Кто отвечает за изделие
Сервис и продажи
ООО «Элком»
192102, Санкт-Петербург, ул. Витебская Сортировочная, д. 34
Тел. (812) 320-88-81
Изготовитель
SICHUAN SANTAI LIDA PUMP CO., LTD.
Qingdongba Central Industrial Zone, Santai, Китай
